Illinois PBTG Steel Bridge
Whiteside County

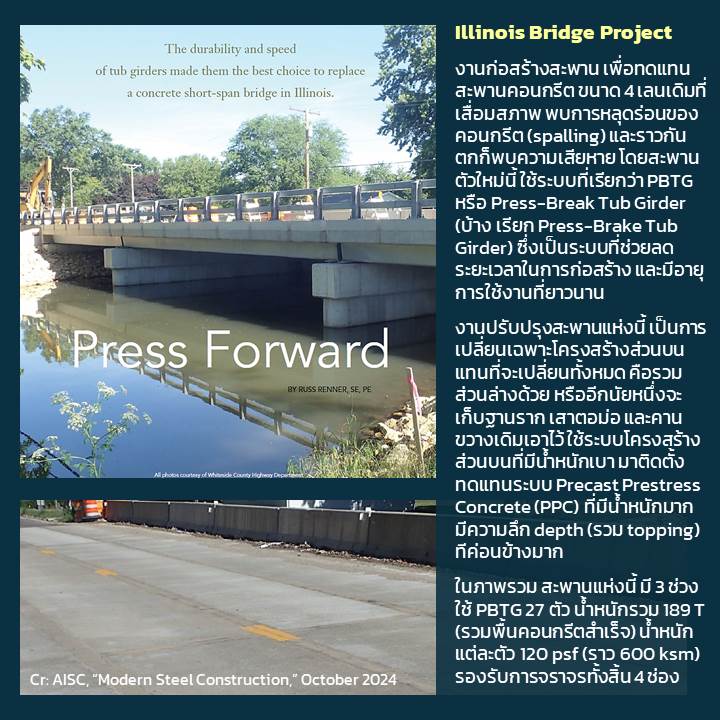

ด้วยสะพานเดิม ขนาด 4 ช่องจราจร ที่ก่อสร้างด้วยระบบ Precast Prestressed Concrete (PPC) ได้ผ่านการใช้งานมาเป็นระยะเวลาที่ยาวนาน อันส่งผลต่อการเสื่อมสภาพ และเสี่ยงต่อการพังวิบัติ ทางหน่วยงาน Westside County ที่เป็นเจ้าของสะพาน จึงต้องการหา solution ที่สามารถเปลี่ยนทดแทนสะพานเดิมได้อย่างรวดเร็ว ด้วยเป็นเขตที่การจราจรมีความหนาแน่น มีน้ำหนักไม่มากเพราะจะนำไปวางบนตอม่อเดิม และสามารถใช้งานได้อย่างยาวนาน (100 ปี) โดยไม่ต้องเตรียมแผนการซ่อมใหญ่ (major renovation)

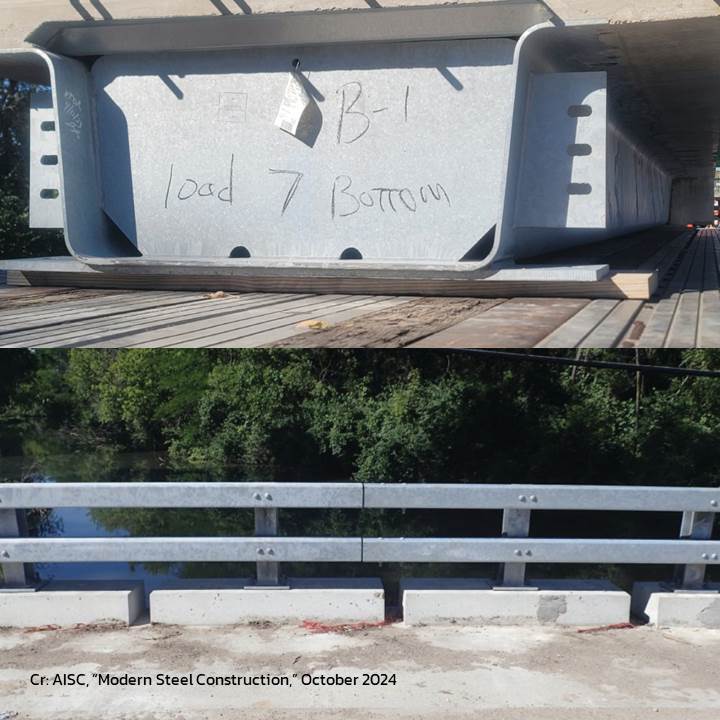

หลังจากที่ได้พิจารณาร่วมกับบริษัทที่ปรึกษา Chastain & Associates หน่วยงานได้ทำการเลือกระบบ Press-Brake Tub Girder (PBTG) ที่มีความกว้าง 4 ช่องจราจร ความยาว 32 m คานเหล็กพับรูปตัวยู (U beam) ลึก 45 cm ประกอบเข้ากับพื้นคอนกรีตหนา 20 cm ซึ่ง U beam นี้ผลิตโดย บริษัท Valmont Industries Inc. ซึ่งมีเครื่องพับสมรรถนะสูง ที่สามารถพับเหล็กแผ่นหนา ที่ยาวถึง 20 m ได้

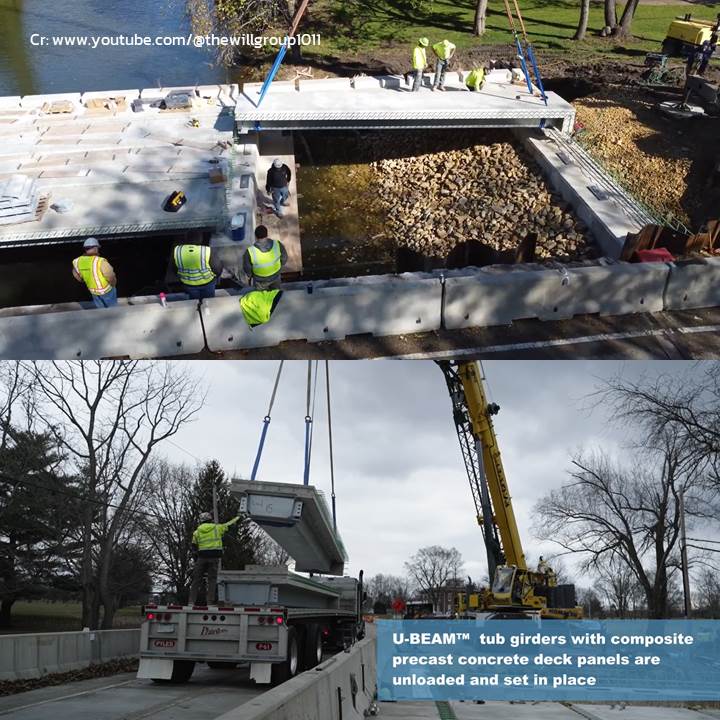

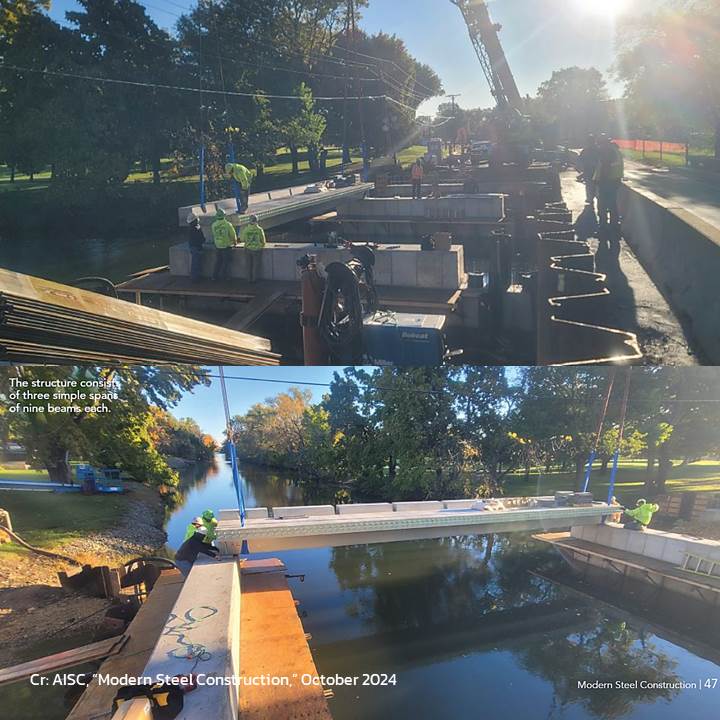

แต่อย่างไรก็ดี สะพานแห่งนี้ มีความยาวทั้งสิ้น 32 m จึงได้แบ่ง U beam ออกเป็น 2 ช่วง ต่อเข้าด้วยกันด้วยสลักเกลียว (bolt) เพื่ออำนวยให้สามารถชุบลงบ่อสังกะสีร้อน และขนส่งด้วยรถบรรทุกลากขนาดปกติ ตลอดจนสามารถดำเนินการที่หน้างานได้อย่างรวดเร็ว ทั้งนี้ งานก่อสร้างได้แบ่งออกเป็น 2 เฟส เพื่อให้ไม่กระทบกับการจราจรปกติ
